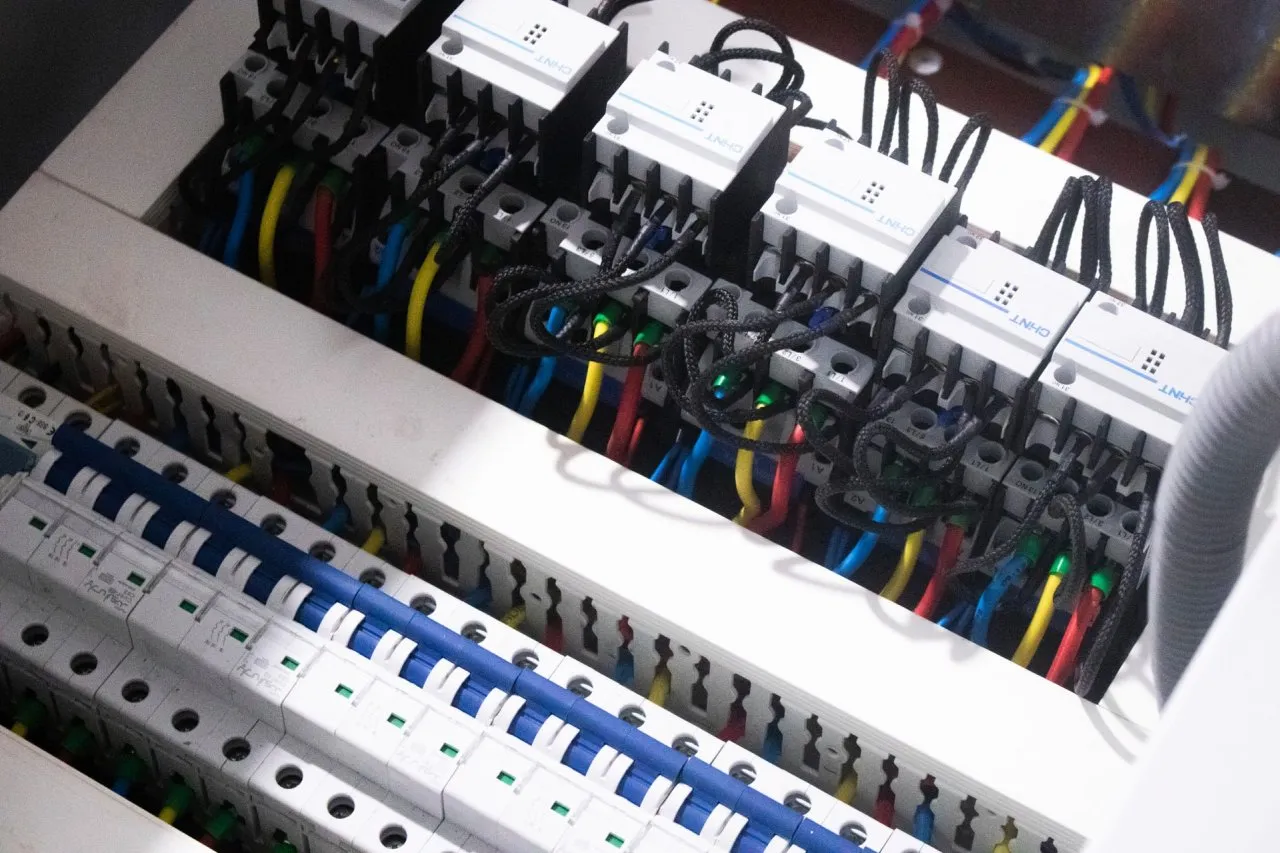

Osigurači i osiguračke kutije | Zašto osigurači pregore i kako ih zamijeniti

Što je osigurač i zašto je važan u kućnoj instalaciji

Osigurač je zaštitni element u električnoj instalaciji koji prekida strujni krug u trenutku kada dođe do preopterećenja ili kratkog spoja, čime sprječava požar i oštećenje uređaja.

Bez osigurača, svaki kvar u kućnoj instalaciji mogao bi imati katastrofalne posljedice. Zamislite situaciju u kojoj oštećeni električni kabel provodi struju bez ikakvog zaštitnog mehanizma — toplina koja se razvija mogla bi zapaliti zidove ili izazvati strujni udar. Upravo zbog toga svaka ispravna električna instalacija mora imati odgovarajuće osigurače ili zaštitne prekidače.

Osigurač funkcionira na jednostavnom fizikalnom načelu: struja koja prolazi kroz vodič grije taj vodič. Što je struja jača, to je zagrijavanje intenzivnije. U klasičnim taljenim osiguračima, unutar keramičkog tijela nalazi se tanka žica (taljevina) koja se pri prekoračenju dopuštene struje zagrijava i tali, prekidajući krug. U modernijim instalacijama tu ulogu preuzimaju automatski prekidači koji se ne moraju mijenjati, već je dovoljno pritisnuti tipku za resetiranje.

Svaki strujni krug u kući štiti zasebni osigurač odgovarajuće amperaže. Naizgled jednostavan princip, ali poznavanje osnova može vam uštedjeti i novac i živce — a u određenim situacijama i spasiti život.

Vrste osigurača i zaštitnih prekidača

U kućnim instalacijama susrećemo se s taljenim osiguračima, automatskim (termičko-magnetskim) prekidačima i FI-sklopkama, a svaka vrsta štiti od drukčije vrste opasnosti.

Razumijevanje razlike između pojedinih vrsta osigurača ključno je za pravilno održavanje i eventualne intervencije. U starijim kućama i stanovima izgrađenim do 80-ih godina prošlog stoljeća još uvijek se nalaze taljeni osigurači u keramičkim tijelima. Noviji objekti gotovo isključivo koriste automatske prekidače i FI-sklopke.

Vrsta zaštite	Princip rada	Štiti od	Može se resetirati	Okvirna cijena (EUR)
Taljeni osigurač (patron)	Taljenjem žice prekida krug	Preopterećenja i kratkog spoja	Ne — mijenja se	0,50 – 2,00 / kom
Automatski prekidač (MCB)	Termičko-magnetski mehanizam	Preopterećenja i kratkog spoja	Da — tipkom	8 – 25 / kom
FI-sklopka / RCD	Mjeri razliku struje faze i nule	Strujnog udara i kvara izolacije	Da — tipkom	25 – 70 / kom
Kombinirani RCBO	MCB + RCD u jednom	Sve od gore navedenih	Da — tipkom	30 – 90 / kom
Odvodnik prenapona (SPD)	Odvodi prenapone prema uzemljenoj vodljivosti	Prenapona (gromobran, mreža)	Djelomično	40 – 150 / kom

Taljeni osigurači dolaze u nekoliko veličina i amperaža koje su obično označene bojama: siva (2 A), roza (4 A), žuta (6 A), zelena (10 A), crvena (16 A), siva (20 A), plava (25 A), crna (35 A). Ova standardizacija boja sprječava slučajnu ugradnju osigurača pogrešne amperaže — keramičke baze za pojedine amperaže fizički se razlikuju jedna od druge.

Automatski prekidači (MCB) danas su standard u svim novim instalacijama. Kombiniraju termičku zaštitu (od preopterećenja, koja djeluje polagano — unutar sekundi do minuta) i magnetsku zaštitu (od kratkog spoja, koja djeluje trenutno — unutar milisekundi). Kada se prekidač "iskopča", prekidač je moguće ručno resetirati nakon uklanjanja uzroka kvara.

FI-sklopka (RCD — Residual Current Device) štiti od opasnosti koja taljenim osiguračem i automatskim prekidačem nije pokrivena: od strujnog udara. FI-sklopka kontinuirano mjeri razliku između struje koja teče prema uređaju (faza) i struje koja se vraća (nula). Ako ta razlika premaši 30 mA, sklopka se isključuje za manje od 40 milisekundi — što je dovoljno brzo da spriječi smrtonosni strujni udar. Prema aktualnim propisima, FI-sklopka je obvezna u kupaonicama i kuhinjama, a preporučuje se na svim strujnim krugovima u kućanstvu.

Građa osiguračke kutije i razvodne ploče

Osiguračka kutija (razvodna ploča, elektro-ormarić) središnje je mjesto kućne električne instalacije u kojemu su objedinjeni svi zaštitni elementi koji štite pojedinačne strujne krugove.

Svaka moderna kućna instalacija ima razvodnu ploču na kojoj su postavljeni svi zaštitni elementi. U starijim kućama to je obično metalna ili keramička kutija s nekoliko taljenih osigurača i glavnim taljenim osiguračem ili nožastim rastavljačem. U novijim instalacijama to je plastični ili metalni ormarić s DIN-šinom na kojoj su poredani automatski prekidači i FI-sklopke.

Tipična moderna razvodna ploča za stan od 70 kvadrata sadržava sljedeće komponente:

Na ulazu se nalazi glavni prekidač — obično dvopolni automatski prekidač amperaže 40 A ili 63 A koji može isključiti cijelu instalaciju odjednom. Iza njega dolazi FI-sklopka (ili više njih za različite grupe) koja štiti sve ili dio krugova od strujnog udara. Potom slijede pojedinačni automatski prekidači za svaki strujni krug: rasvjeta (10 A), utičnice u dnevnom boravku i spavaćim sobama (16 A), kupaonska utičnica (16 A), kuhinjski razvod (16 A ili 20 A), štednjak/ploča za kuhanje (16 A ili 25 A jednofazno, ili 3x16 A trofazno), perilica rublja i suđa (16 A), te eventualno klimatizacija (16 A ili 20 A).

Posebno je važno da razvodna ploča bude dostupna, označena i čista. Svaki prekidač ili osigurač trebao bi biti jasno označen kojoj prostoriji i kojoj namjeni služi. Takva oznaka olakšava snalaženje u slučaju kvara i neophodna je pri eventualnim radovima na instalaciji.

Najčešći razlozi zbog kojih osigurač iskopča

Osigurač ili prekidač najčešće iskopča zbog preopterećenja strujnog kruga previše priključenih uređaja, kratkog spoja u instalaciji ili neispravan uređaj, ili zbog dotrajalosti samog osigurača.

Iskopčani osigurač uvijek je signal — ne problem koji treba ignorirati, već upozorenje koje zahtijeva reakciju. Pokušaj da se osigurač jednostavno vrati bez pronalaska uzroka kvara može imati ozbiljne posljedice.

Uzrok iskopčavanja	Simptomi	Tipično zahvaćen krug	Što poduzeti
Preopterećenje	Prekidač polako iskopča, nema mirisa paljevine	Utičnice, kuhinja	Smanjiti broj priključenih uređaja
Kratki spoj	Prasak, moguć miris paljevine, zacrnjeni osigurač	Bilo koji krug	Pronaći kvar prije ponovnog uključivanja
Neispravan uređaj	Iskopčava odmah pri uključivanju uređaja	Krug na koji je uređaj priključen	Iskopčati uređaj, odvesti na servis
Kvar izolacije (struja na masu)	FI-sklopka iskopča, ponekad strujni udar	Vlažni prostori, stara instalacija	Odmah zvati electricara
Dotrajali osigurač	Iskopčava bez vidljivog razloga, uz normalno opterećenje	Starije instalacije s taljenim osiguračima	Zamijeniti osigurač iste amperaže
Vlaga u instalaciji	FI-sklopka iskopča, obično po vlažnom vremenu	Vanjska rasvjeta, garaža, kupaonice	Provjeriti IP zaštitu uređaja i kablova

Posebna pozornost treba biti posvećena situaciji u kojoj se prekidač odmah resetira, ali se potom brzo ponovo iskopča. To je siguran znak da kvar još uvijek postoji na krugu i da treba pronaći izvor problema prije nego li se nastavi s normalinim korištenjem instalacije.

Zamjena taljenog osigurača korak po korak

Zamjena taljenog osigurača relativno je jednostavan postupak koji svaki odrasli stanovnik kućanstva treba poznavati, ali zahtijeva strogo poštivanje redosljeda koraka zbog vlastite sigurnosti.

Prije svake intervencije na osiguračkoj kutiji potrebno je isključiti kućanske uređaje na pogođenom krugu. To smanjuje rizik od strujnog udara pri ponovnom uključivanju osigurača i štiti uređaje od eventualnih naponskih udara.

Korak 1: Identificirajte problem. Provjerite je li nestalo struje u samo jednoj prostoriji ili u cijelom stanu. Ako je nestalo samo u jednom dijelu, radi se o iskopčanom osiguraču. Ako nema struje nigdje, možda je problem kod distributera.

Korak 2: Otvorite razvodnu ploču. Pronađite svoju razvodnu ploču (najčešće u hodniku, kuhinji ili u prostoru uz ulazna vrata). Otvorite poklopac — obično se otvara bez alata, pritiskom ili povlačenjem kvačice.

Korak 3: Pronađite iskopčani osigurač. U instalacijama s automatskim prekidačima, isključeni prekidač će biti u položaju "0" ili "ISKLJ", ili će biti u međupoložaju (ni gore ni dolje). Kod taljenih osigurača, vizualnim pregledom ili testiranjem baterijskom svjetiljkom provjerite koji je pregorio.

Korak 4: Isključite glavni prekidač. Prije zamjene taljenog osigurača uvijek isključite glavni prekidač (ulazni rastavljač). Kod automatskih prekidača ovo nije uvijek nužno, ali preporučuje se za sigurnost.

Korak 5: Zamijenite osigurač. Kod taljenih osigurača: pažljivo izvadite keramičko tijelo osigurača (uvrtanjem ili povlačenjem, ovisno o tipu), zamijenite samo uložak (taljevinu) ili cijelo tijelo istom amperažom, i vratite osigurač na mjesto. Nikada nemojte koristiti osigurač veće amperaže nego što je predviđeno za taj krug! To je iznimno opasno i može uzrokovati požar.

Korak 6: Uključite struju i provjerite. Uključite glavni prekidač, a potom pokrenite uređaje na problematičnom krugu. Ako se osigurač odmah ponovo iskopča, kvar je i dalje prisutan i treba pozvati električara.

Korak 7: Resetiranje automatskog prekidača. Kod automatskih prekidača nije potrebna zamjena — jednostavno pomaknite ručicu u položaj "UKLJ" ili "1". Ako prekidač ne ostane u uključenom položaju ili se odmah vrati, na krugu postoji kvar.

Kako provjeriti je li taljeni osigurač ispravan

Taljeni osigurač može se brzo testirati baterijskom džepnom svjetiljkom s metalnim kućištem ili multimetrom, bez potrebe za posebnom opremom.

Vizualni pregled taljenog osigurača ponekad nije dovoljan — posebno kod novijeg tipa osigurača u keramičkim ili staklenim tijelima u kojima je taljevina teže vidljiva. Evo dvaju pouzdanih načina provjere:

Metoda baterijska svjetiljka: Izvadite osigurač iz kutije (s isključenom strujom). Uzmite džepnu svjetiljku s metalnim kućištem i skinite poklopac s baterijske strane. Jedan kraj osigurača prislonite na bateriju, a drugi na metalno kućište svjetiljke. Upalite svjetiljku. Ako je taljevina ispravna, sijalica će zasvijetliti. Ako ne zasvijetli, taljevina je pregorjela.

Metoda multimetrom: Postavite multimetar na mjerenje otpora (Ohm). Jednom sondom dodirnite jedan, a drugom sondom drugi kraj osigurača. Ispravan osigurač pokazat će otpor blizak nuli. Pregorjeli osigurač pokazat će beskonačan otpor (OL ili 1 na zaslonu).

Preopterećenje instalacije — kako ga izbjeći

Preopterećenje nastaje kada zbroj snaga svih uređaja priključenih na jedan strujni krug premaši dopuštenu vrijednost koja je određena amperažom osigurača i presjekom vodiča.

Moderna kućanstva obiluju potrošačima električne energije: perilice, sušilice, klima-uređaji, indukcijske ploče, punjači za automobile — sve to zajedno opterećuje instalaciju koja je često projektirana za znatno skromnije potrebe. Razumijevanje granica opterećenja pomaže u sprječavanju čestog iskopčavanja osigurača i produljuje vijek trajanja instalacije.

Osnovna formula je jednostavna: snaga (W) = napon (V) × struja (A). Za krug zaštićen osiguračem od 16 A na naponu od 230 V, maksimalna trajna snaga iznosi oko 3680 W. U praksi se preporučuje ne opterećivati krug više od 80% kapaciteta, dakle oko 2944 W.

Poseban problem su produljni kabeli s više utičnica (razvodnici). Mnogi korisnici na jedan razvodnik priključe televizor, računalo, monitor, punjač za laptop, punjač za mobitel i zvučnike — zbrojenjem snage lako se prelazi granicu. Rješenje nije povećati amperažu osigurača, već rasporediti potrošače na više strujnih krugova ili koristiti opremu niže snage.

Uređaji s motorima (perilice, usisavači, klima-uređaji) pri pokretanju troše i nekoliko puta više struje nego u normalnom radu. Taj kratki trenutni skok struje može iskopčati osigurač iako je nominalna snaga uređaja unutar granica kruga. Upravo zbog toga se preporučuje da svaki veći uređaj ima vlastiti strujni krug.

Modernizacija stare električne instalacije

Električna instalacija starija od 25 do 30 godina zahtijeva pregled ovlaštenog stručnjaka, a instalacija starija od 40 godina gotovo sigurno treba potpunu obnovu koja je obvezna i prema aktualnim propisima.

U starim stanovima i kućama izgrađenim 60-ih, 70-ih i 80-ih godina prošlog stoljeća, električna instalacija može biti ozbiljna sigurnosna prijetnja. Kablovi s gumenom izolacijom koja s godinama puca i osipa se, taljeni osigurači bez FI-zaštite, instalacije bez zaštitnog vodiča (uzemljenja) — sve su to čimbenici koji povećavaju rizik od požara i strujnog udara.

Znakovi koji upućuju na nužnost obnove instalacije su sljedeći: često iskopčavanje osigurača bez vidljivog razloga, iskre pri uključivanju utičnica, topli ili zacrnjeni prekidači i utičnice, miris paljevine koji nema jasnog izvora, vidljivo oštećene žice u instalacijskim kanalima, te nedostatak FI-sklopke u razvodnoj ploči.

Potpuna obnova električne instalacije prosječnog stana (60–80 m²) u Hrvatskoj košta okvirno između 2.000 i 5.000 eura, ovisno o opsegu radova, regiji i odabranom izvođaču. Taj iznos uključuje demontažu stare instalacije, postavljanje novih kablova, novu razvodnu ploču s automatskim prekidačima i FI-sklopkama, te novu rasvjetu i utičnice.

Obnova instalacije u vlasništvu nije samo pitanje udobnosti, već i zakonske obveze. Prema Zakonu o gradnji i tehničkim propisima koji se odnose na električne instalacije, vlasnik nekretnine odgovoran je za sigurnost instalacije. U slučaju požara uzrokovanog neispravnom instalacijom, osiguravajuća kuća može odbiti isplatu štete ako se utvrdi da instalacija nije bila u ispravnom stanju.

Kada je nužno pozvati ovlaštenog električara

Zamjenu pregorjelog taljenog osigurača ili resetiranje automatskog prekidača može obaviti svaki odrasli stanovnik, no sve ostale intervencije na kućnoj instalaciji zahtijevaju ovlaštenog električara.

Postoje situacije u kojima je pokušaj samoopravljanja instalacije ne samo nepotreban, već i opasan. Prepoznajte ih i bez oklijevanja pozovite stručnjaka:

Ako se osigurač ili prekidač iskopča odmah nakon resetiranja ili odmah pri uključivanju određenog uređaja — to znači da kvar na krugu nije otklonjen. Nikada ne povećavajte amperažu osigurača kao "privremeno rješenje" — to je izravno ugrožavanje sigurnosti.

Ako primijetite iskre, miris paljevine, dim ili topline iz utičnica, prekidača ili kablova — to su hitni slučajevi koji zahtijevaju trenutno isključivanje glavnog prekidača i poziv vatrogasnoj ili hitnoj pomoći, a potom i električaru.

Ako imate staru instalaciju bez FI-zaštite, bez uzemljenja, s taljenim osiguračima ili s kablovima u lošem stanju — to nije nešto što treba čekati, osobito ako u kućanstvu ima djece ili starijih osoba.

Svaki električni rad koji uključuje otvaranje razvodne ploče radi ugraduje novih elemenata, postavljanje novih kablova, izmjenu ili dodavanje strujnih krugova te priključenje na kućni priključak zakonski je dozvoljen isključivo ovlaštenim elektro-instalaterima. Neovlašteni radovi na instalaciji mogu dovesti do gubitka osiguranja nekretnine i pravne odgovornosti u slučaju nezgode.

Ovlaštenog elektroinstalatera u Hrvatskoj možete pronaći putem popisa tvrtki registriranih pri Hrvatskoj gospodarskoj komori ili putem lokalnih preporuka. Za veće radove zatražite pisanu ponudu, provjerite da li izvođač ima odgovarajuću licencu i tražite atestnu dokumentaciju po završetku radova — ona je dokaz da je instalacija izvedena prema propisima i neophodna pri eventualnoj prodaji nekretnine.
